一、排水泵站的功能及設置
將各種廢水(包括雨水、生活污水、工業廢水和污泥)由低處提升到高處所用的抽水機械稱為排水泵。安置排水泵的建筑物或構筑物稱為水泵間(或機器間)，其他有關附屬設備或構(建)筑物還有集水池、配電室、變電所等，由這些設備、建筑物、構筑物及相應的其他附屬設施共同組成排水泵站。排水泵站是城市和工業企業排水系統的重要組成部分，同時也擔負著城市排水防澇的重要任務。
排水管道一般是按重力流設計，因此排水管渠沿水流方向以一定的坡降敷設，在地勢平坦的地區，很容易出現管道的敷設坡度大于地面坡度，這時排水管道的埋深將越來越大，到一定深度時，會出現施工困難或施工費用劇增。這時需要設污水提升泵，將廢水水位提升到一定高度，使后續管道的埋深減小。這種設置在排水管渠中途的泵站稱為中途泵站。相應設置在管渠系統末端的泵站稱為終點
泵站：
當污水或雨水需要直接排放水體時，如果管渠中的水位低于水體中的最高水位時，此時需要設置終點泵站將管渠中水位提升排入水體。當設有污水處理廠時，需要在污水管渠的末端，污水處理廠人口處設置提升泵站，將污水提升后靠重力流經各處理構筑物。
有時．在地形復雜的城市，有些局部地區較低，如果以這里為控制點敷設管道，將會使整個排水管道的埋深增加，此時這里的污水往往需要設水泵提升，以減小整個系統的埋深，降低造價；另外，在一些高樓的地下室或其他的地下建筑物的污水也需要設提升泵將污水提升至室外的污水管道中，這種局部提升污水的泵站成為局部泵站。
中途泵站、終點泵站和局部泵站是根據泵站在排水系統中設置的位置的不同來分類命名的。這些泵站的設置與否，需要從技術和經濟兩方面分析比較后決定。

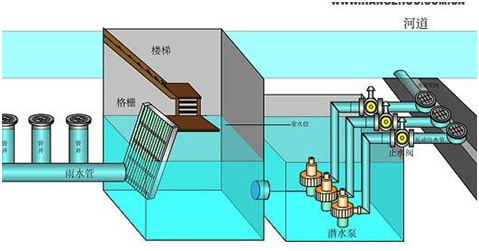

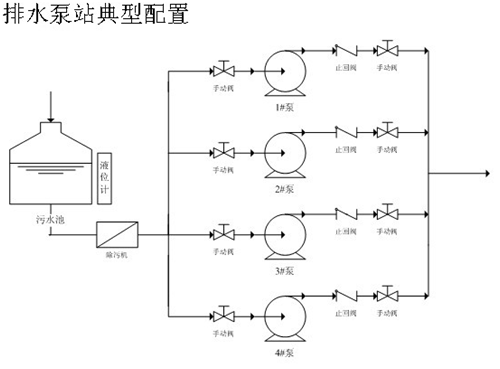

排水泵站結構圖：

二、排水泵站的種類
排水泵站通常按以下方法進行分類：
1)按在排水系統中設置的位置和作用可分為：中途泵站、終點泵站和局部泵站。
2)按廢水的性質可分為：污水泵站、雨水泵站、合流泵站、立交排水泵站和污泥泵站，通常這些泵站均可以選用各類污水泵系列。
3)按水泵起動方式可分為：自灌式泵站和非自灌式泵站。
4)按泵房平面形狀可分為：圓形泵站、矩形泵站和組合形泵站。
5)按集水池和水泵間的組合情況可分為：合建式泵站和分建式泵站。
6)按泵站和地面的相對位置可分為：地下式泵站、半地下式泵站和全地下式泵站。
7)按水泵的操控方式可分為：人工操控泵站、自動控制泵站和遙控泵站。
8)按水泵的泵型可分為：離心泵站、軸流泵站、混流泵站、潛水泵站、立式泵站、臥式泵站等。這些泵站的泵可以選用液下泵系列。
9)按使用情況可分為：******性泵站、半******性泵站和臨時泵站例如：移動泵站。
