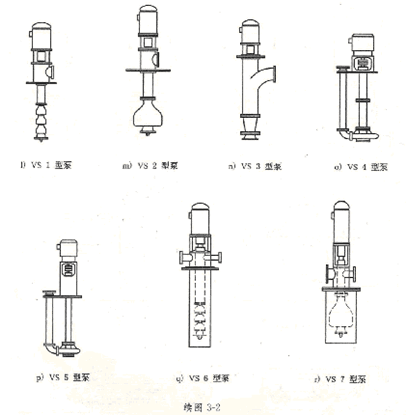

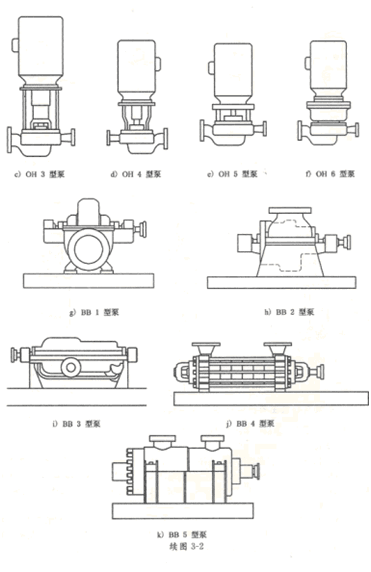

離心泵的結構型式多種多樣，分類方式也較多，表3 -1中列出了離心泵的基本結構型式，圖3-2給出了相應各種離心泵結構示意圖。
表3-1離心泵的結構型式

結構特征				形式編碼	說明
懸 臂 式	撓性聯軸器傳動	臥式	底腳安裝方式	QH1
			中心線安裝方式	QH2	泵安裝在底座上且由撓性聯軸器連接到驅動機上
		有軸承架的立式管道泵		OH3	與泵成一體的軸承箱
	剛性聯軸器傳動	立式管道泵		OH4	剛性聯軸器傳動
	共軸式傳動	立式管道泵		OH5	葉輪直接安裝在驅動機軸上
		與高速齒輪箱成一整體		OH6	葉輪直接安裝在驅動機軸上
兩 端 支 承 式	單級和雙級	軸向剖分式		BB1
		徑向剖分式		BB2
	多級	軸向剖分式		BB3
		徑向剖分式	單殼式	BB4
			雙殼式	BB5	筒型泵
立式懸吊式	單殼式	通過揚水管排出	導流殼式	VS1
			蝸殼式	VS2
			軸流式	VS3
		獨立排液管	長軸式	VS4
			懸臂式	VS5
	雙殼式	導流殼式		VS6	內層為導流殼
		蝸殼式		VS7	內層為蝸殼

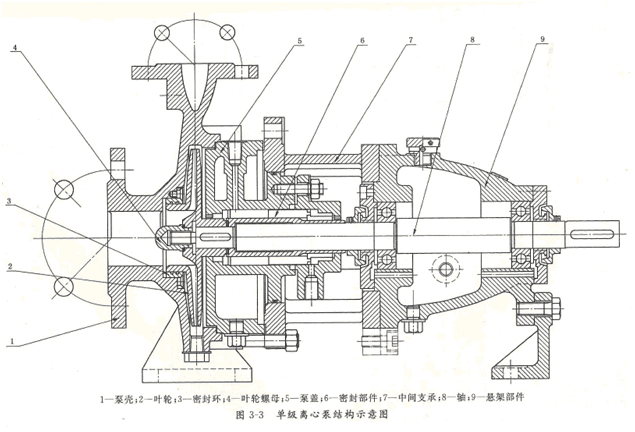

單級離心泵主要由以下零部件組成（見圖3 3）：
（1）泵殼
泵殼有軸向剖分式和徑向剖分式兩種。大多數單級離心泵的殼體都是蝸殼式的，多級泵徑向剖分殼體一般為環形殼體或圓形殼體。一般蝸殼式泵殼內腔呈螺旋型流道，用以收集從葉輪中流出的液體，并引向擴散管至泵出口。泵殼承受全部的工作壓力和液體的熱負荷。
（2）葉輪
葉輪是******的做功部件，泵通過葉輪對液體做功。葉輪的結構型式有閉式、開式、半開式三種。閉式葉輪由葉片、前蓋板、后蓋板組成。半開式葉輪由葉片和后蓋板組成。開式葉輪只有葉片，無前后蓋板。閉式葉輪效率較高，開式葉輪效率較低。
單級離心泵結構示意圖

（3）密封環
密封環的作用是防止泵的內泄漏和外泄漏．由耐磨材料制成的密封環，鑲于葉輪前后蓋極和泵殼上，磨損后可以更換。
（4）軸和軸承
泵軸一端固定葉輪，～端裝聯軸器。根據泵的大小，軸承可選用滾動軸承和滑動軸承。
（5）軸封
軸封一般有機械密封和填料密封兩種。一般泵均設計成既能裝填料密封，又能裝機械密封。
雙吸離心泵的結構有什么特點
雙吸泵的葉輪可以視為由兩個單吸葉輪背靠背地組成，就像兩個葉輪對稱布置，因此可以認為工作時不會產生軸向力。但由于制造和裝配上的原因，總有尺寸偏差，不可能做到******對稱，加之液流也不可能******對稱．因而必然還有殘余軸向力，因此一般雙吸泵上均裝有徑向滾動軸承，以承受剩余軸向力。

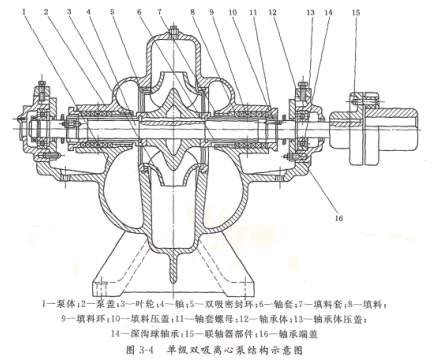

應著重指出的是，臥式單級雙吸泵（圖3 4）多采用中開式結構，其泵體和泵蓋結合面一般是通過軸心線的水平面，通常稱之為中開面。由于采用這種結構，可以揭開泵蓋即可檢修泵內各零件，且無需拆卸迸、出管路和移動電機或其他原動機，檢修極為方便。
與單吸泵想比雙吸離心泵有較大的流量,較好的吸上性能;與混流泵相比,有較高的揚程。
雙吸離心泵結構示意圖

多級離心泵是指有兩個或兩個以上葉輪的泵。通常的結構有蝸殼式多級泵和分段式多級泵。

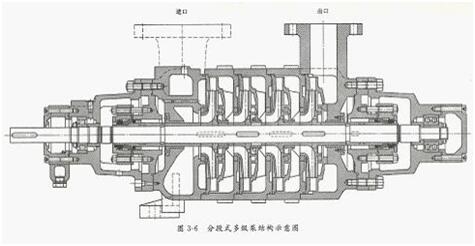

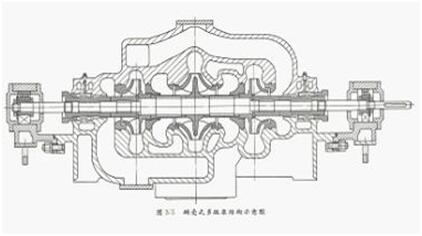

蝸殼式多級泵的結構特點（圖3 5）一般采用中開式結構以便于檢修，且有利于葉輪對稱布置，減，作用在轉子上的軸向力。但這種結構的工藝性較差：級數越多，泵體和系蓋的形狀越復；．泵的外形尺寸越大，特別是級與級之間需要配置一些級間流道，使泵的外形比較復雜。而且當級數較多、揚程較高時，中開面的密封難度較大?；谶@些因素，這種結構應用的廣泛性受到一定的限制。分段式多級泵的結構特點（圖3 6）結構緊湊，有利于提高標準化、通用化程度。由于這種結構的乏的揚程取決于泵的級數，所以這種多級泵型號的揚程范圍較寬。
多級離心泵結構示意圖
