大東海泵業無錫有限公司是一家專業的多級離心泵生產廠家。在客戶多級離心泵選型時，我公司水泵廠家會提供完善的多級離心泵型號、多級離心泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于D型分段式多級離心泵結構圖的知識：

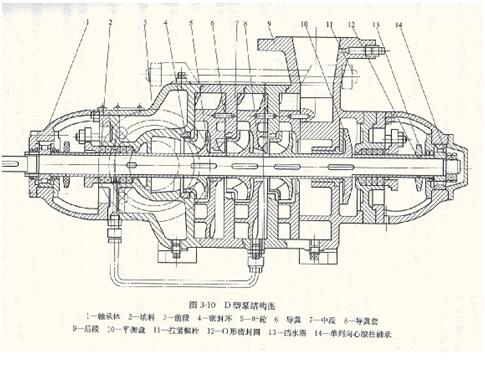

D型分段式多級離心泵是在DA型泵的基礎上改進而成的新系列分段式多級離心泵，其結構如圖3-10所示。泵的定子部分主要由前段、中段、后段、導翼、尾蓋及軸承體等零件組成，用螺桿聯結而成。轉子部分主要由裝在軸上的數個葉輪（根據所需揚程而定）和一個用來平衡軸向力的平衡盤所組成。整個轉子部分的兩端支承在用潤滑脂潤滑的單列向心滾柱軸承上?？趶?00mm以上的泵采用巴氏合金滑動軸承。
D型分段式多級離心泵的前段、后段、中段之間的靜止結合面是用紙墊密封。泵的各級間的轉動部分密封是靠葉輪前的密封環和導翼套與前段、中段和導翼間的小間隙來達到的，為了防止水進入軸承，裝了O形密封圈及擋水圈。

泵的工作室兩端以軟填料或機械密封，用以防止空氣進入和大量液體滲出。填料函由進水段、尾蓋、填料壓蓋、填料環及填料組成。少量的有一定壓力的液體通人填料室起液封作用。從電動機方向看，泵的旋轉方向?yàn)轫槙r(shí)針方向。
D型分段式多級離心泵生產量多、應用多，用途是供輸送清水及物理化學性質類似于水的液體。它適用于礦山排水，城市、工廠給水。
